一、MOS管驅動電路綜述

在使用MOS管設計開關電源或者馬達驅動電路的時候，大部分人都會考慮MOS的導通電阻，最大電壓等，最大電流等，也有很多人僅僅考慮這些因素。這樣的電路也許是可以工作的，但并不是優秀的，作為正式的產品設計也是不允許的。

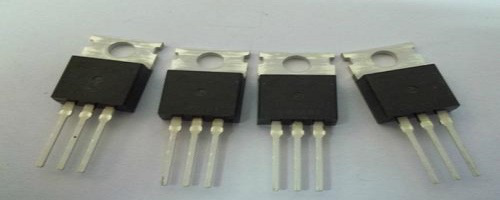

1、MOS管種類和結構

2、MOS管導通特性

3、MOS開關管損失

4、MOS管驅動

5、MOS管應用電路

二、現在的MOS驅動，有幾個特別的應用

1、低壓應用

2、寬電壓應用

3、雙電壓應用

三、相對通用的電路

你了解分立元件MOS管驅動電路嗎?它有什么要點?本電路是在48V直流電機驅動上使用非常普遍的分立元件MOS管驅動電路，適用頻率可達30kHz左右，穩定可靠，在成本局限的產品上可代替IR21XX驅動IC。這個電路已經經歷了多年的商業化檢驗，保證你按照電路里的參數制作就可正常工作。

制作時要注意以下幾點：

1)如果你的電機工作電壓低于等于12V可能需要調整上橋臂晶體管的工作狀態。

2)自舉電容C5 C6要使用低漏電的。用鉭電容，耐壓看20v夠用不?C5 C6耐壓最好在電源電壓以上，不過用那么高級的鉭電容真沒什么必要，一般非高頻低阻的鋁電解就行了。

3)D5 D6如成本允許應使用快恢復型二極管如FR157。公司有開關電源用的1N5819可以代替不?1N5819反向耐壓40V，不知道你的電機電源多少V，這個管子耐壓最好大于(電源V+12V)*1.5。要求不高的話用M7(1N4007)，一般沒問題的。

4)主濾波電容C11 C12必須是高頻低阻電容，否則紋波容易引起發燙。

5)C9 C10耐壓應是電源的至少一倍。

6)注意布線!!!尤其是高頻部分(參考IR的一系列布線文檔)。具體是那些零件的擺放要注意點?圖中的電阻，小容量的電容用0603的應該可以了吧。那個穩壓在15v的二極管用多少w的比較合適。電容電阻我都用0805的，尤其和MOS管接近的走的都是大電流。15V穩壓管只是起個保護作用，平常沒電流，1/4W就行。

7)由于使用了自舉電路，啟動時必須先開下橋再開上橋(PWM只能在下橋上加，上橋只加開關信號);而且PWM不能大于95%，否則重載啟動、短路測試時燒你沒商量(這點連IR21XX也是一樣)。
